Eine längere Zeit beobachte ich nun den Elektronikbausatz FRANZIS 67099 – Mach’s einfach – Maker Kit Controller Board von Burkhard Kainka. Dieser überzeugt durch seine durchdachte „In Field Programmier“-Möglichkeit und hat mich sofort angesprochen. Die Möglichkeiten sind einfach unbegrenzt und praktisch zugleich.
Nach kurzer Recherche ist mir klar geworden, dass dieser noch viele weitere Liebhaber hat und es bereits Bücher darüber gab. Ein Herr Wilfried Klaas, ein Autor und Ingenieur führt ebenso eine Homepage, auf der er die TPS auf weitere Entwicklerboards installierte und dokumentierte. Als Arduino Fan habe ich mich natürlich gleich die „Arduino goes TPS“ angelacht. Er hat sich außerdem ein erweiterten Befehlssatz ausgedacht und implementiert als auch eine bessere Nutzerfreundlichkeit.

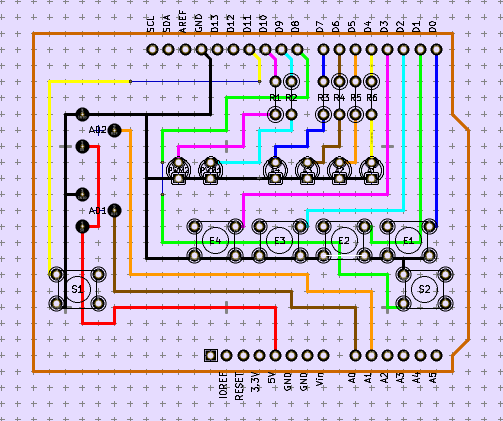

Weil Arduino von seinen Shields lebt, habe ich nicht lange überlegt und mit KiCAD ein Shield für die Bedienung und Anzeige erstellt. Ich konnte alles relativ kompakt halten und bekam es auf ein einziges Prototype Shield. Die komplette Datei habe ich natürlich auf Github hochgeladen.
Das Shield funktioniert soweit fehlerfrei und ist frei nutzbar, für alle die es gerne nachbauen wollen.
Hier noch das Video von Herrn Kainka zur Bedienung. Wenn man sich mal kurz die Zeit genommen hat, um sich das verständlich erklären zu lassen, dann funktioniert das auch ganz einfach.
Abschließend Beauty-Shots meines fertig gebauten Shields.
[27.12.2024] Das Shield habe ich nun auf einem reanimierten Arduino UNO Klon aufgesetzt und in einer modifizierten iPhone Kartonage als mobile Version immer dabei. Hier der Link zum Beitrag.
[13.03.2025] Leider hat mein reanimierter Arduino UNO Klon nach einem Programmablauf den PWM Ausgang falsch angesteuert. Eine Fehlersuche auf meinem Shield war erfolglos. Auch funktioniert das Shield mit einem anderen UNO tadellos, weswegen ich ein erneutes Beschreiben versuchte. Da der reanimierte Arduino UNO nur über ISP beschreibbar war, habe ich mich die Arduino IDE mit Programmer benutzt. Die hat nicht funktioniert, weswegen die HEX File mit AVRDUDE überspielt habe. Der PWM Ausgang wird nun wieder korrekt angesteuert.
[05.02.2026] Aktuell nutze ich die Arduino TPS in einer stabilen dafür extra zugeschnittenen Kartonage. Dies wollte ich mal etwas professioneller gestalten und habe dafür in KiCAD ein Gehäuse entworfen, dass bereits bei JLCPCB bestellt wurde. Es soll aus dem Material FR-4 bestehen, da ich so meine Probleme mit FreeCAD und 3D Projekten habe. Ich bin schon gespannt. Noch ist die Lieferung nicht komplett, es fehlen noch viele Teile, aber um Fehler zu vermeiden, werde ich das Schritt-für-Schritt aufbauen und designen.
